EMV-Schutz

Elektromagnetische Verträglichkeit (EMV)

EMV-Schutz (elektromagnetische Verträglichkeit) bezeichnet Maßnahmen zur Reduzierung oder Abschirmung elektromagnetischer Störungen, um die einwandfreie Funktion elektronischer Geräte zu gewährleisten. Dies umfasst z. B. spezielle Gehäuse, Filter oder Erdungskonzepte, die verhindern, dass Störungen ein- oder austreten.

EMV-Optimierung von Kunststoffgehäusen

Je nach Anforderung bieten wir Ihnen zwei Verfahren zur EMV-Optimierung von Kunststoff-Gehäusen:

Beschichtung mit Kupferleitlack
Aluminium-Bedampfung

Bei beiden Verfahren wird eine elektrisch leitfähige Beschichtung auf der Innenseite der Gehäuse aufgebracht. Zusätzlich verbauen wir eine metallisch beschichtete HF-Dichtung, um einen umlaufenden Kontakt und somit eine nahtlose Abschirmung zwischen Gehäuse-Deckel und -Unterteil herzustellen. Die mechanischen Eigenschaften des Kunststoffs werden durch die Beschichtung nicht verändert.

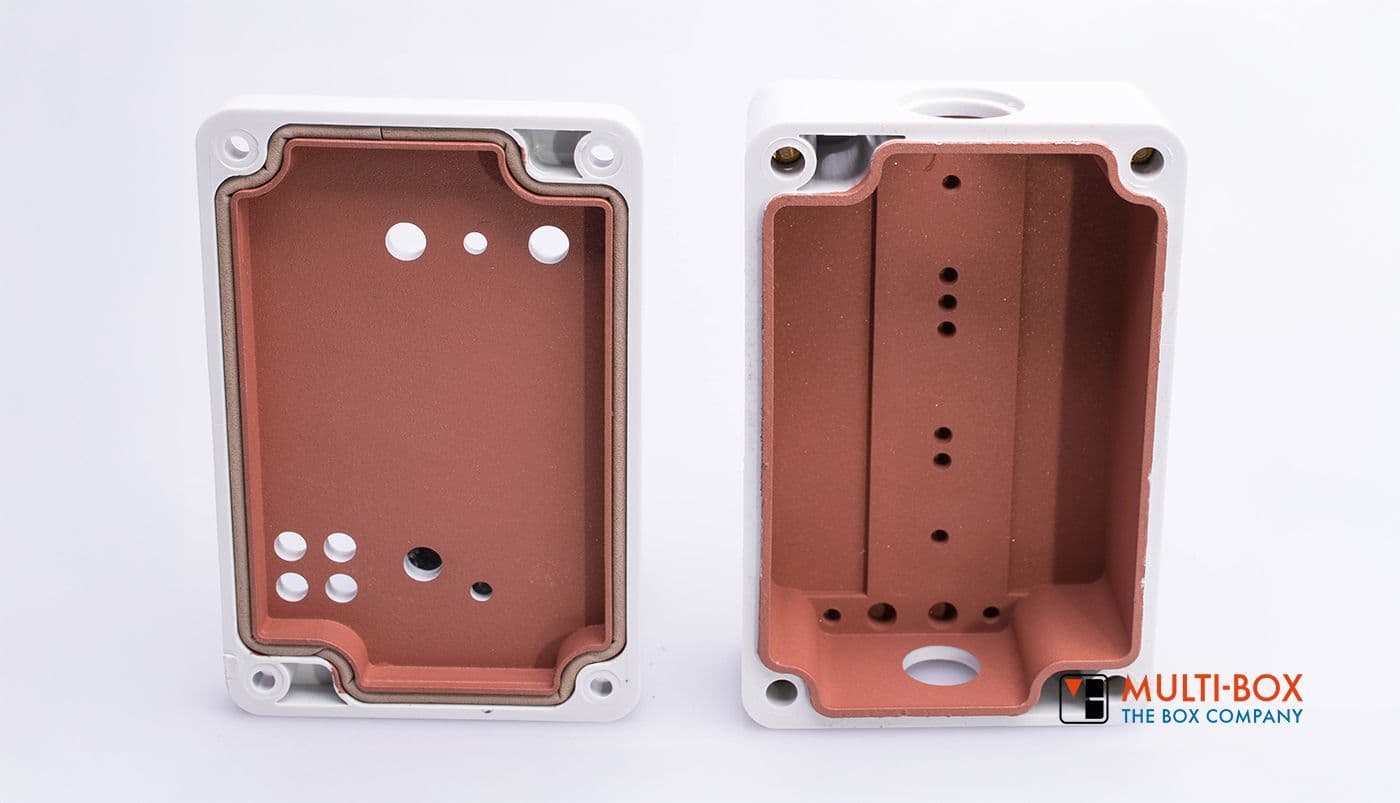

Zwei EMV-geschirmte Kunststoffgehäuse mit Kupferleitlack-Beschichtung und HF-Dichtung von MULTI-BOX.

Detailansicht eines EMV-geschirmten Aluminium-Gehäuses mit leitfähiger Dichtung für optimale elektromagnetische Abschirmung.

EMV-Optimierung von Aluminiumgehäusen

Aluminiumgehäuse bieten durch das elektrisch leitfähige Grundmaterial bereits ohne zusätzliche Maßnahmen eine deutlich bessere Basisabschirmung als Kunststoffgehäuse.

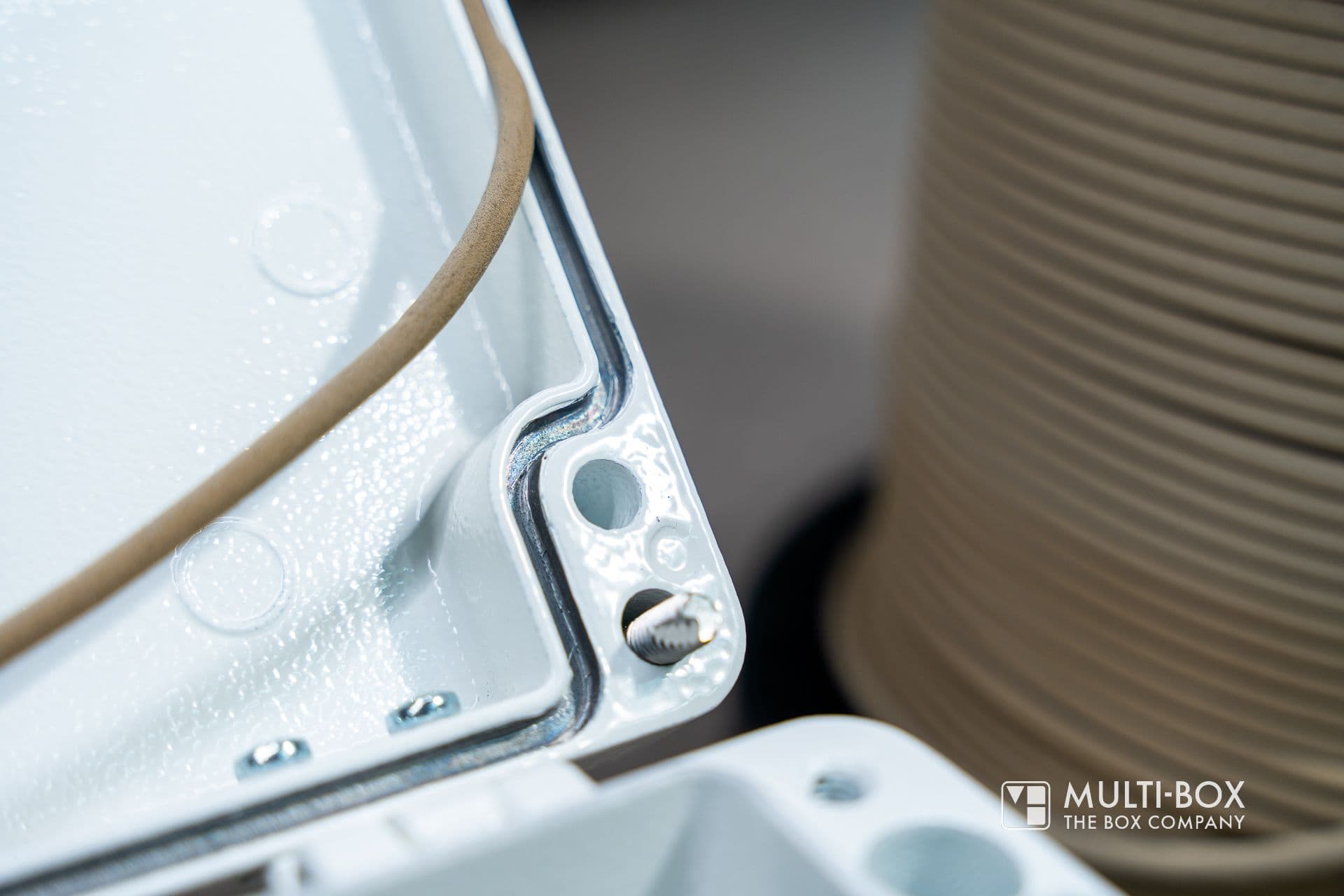

Zur weiteren Optimierung halten wir die Dichtungskontur (Feder und Nut) vollständig lackfrei. Zusätzlich verbauen wir eine leitfähige HF-Dichtung, um einen umlaufenden Kontakt und somit eine nahtlose Abschirmung zwischen Gehäuse-Deckel und -Unterteil herzustellen.

EMV-Optimierung durch Zubehör & Komponenten

Zur Vervollständigung der EMV-Maßnahmen bieten wir zur Leitungseinführung entsprechende EMV-Kabelverschraubungen in verschiedenen Materialien an. Diese haben eine Anschlussmöglichkeit des Kabelschirms zur Gehäuse-Masseverbindung.

Die Möglichkeiten der EMV-Optimierung sind nicht auf das Gehäuse begrenzt. Durch den Einsatz von störstrahlunempfindlichen Bauteilen oder Baugruppen kann eine deutliche Steigerung der Abschirmleistung erreicht werden.

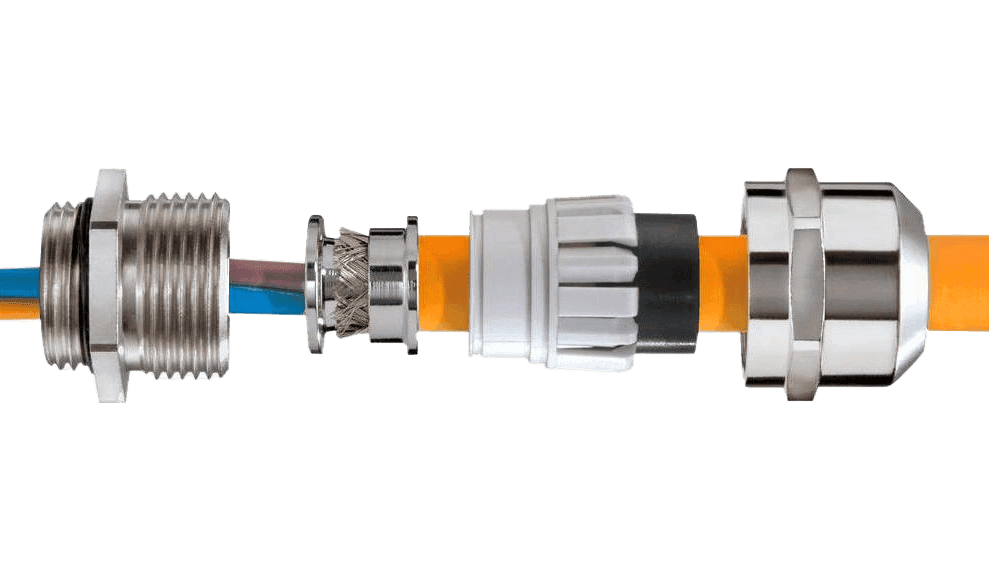

A cable connection consisting of multiple metal parts that protect and stabilize a cable.

Bitte beachten Sie

Der Nachweis und die Bestätigung von Störunempfindlichkeit und hinreichend geringer Störaussendung sind durch EMV-Richtlinien geregelt. Ein gesonderter Nachweis muss in jedem Fall durch ein unabhängiges Labor erbracht werden und liegt im Verantwortungsbereich unserer Kunden.
